ステッピングモータ PPLシリーズ PPLT-01040-002

・電磁駆動ピストン方式採用
・自吸式でポンプ内に空気が混入しても自動復帰可能
・シール性が高く液漏れの心配がありません
・独自の電子制御方式と弁の最適化による静音設計
・小型＆高流量

データダウンロードはこちら

仕様

モータ仕様

品名

PPLT-01040-002

使用電圧[V]

DC12V±10%

消費電流[A]

0.5A Max (12V時)

指定流体

清水 (水道水)

使用温度範囲[℃]

0 - 55℃

使用流体温度範囲[%]

5 - 50℃ (凍結なきこと)

使用耐水圧[kPa]

0 - 60kPa

使用湿度範囲[%]

30 - 90%Rh

保存温度範囲[℃]

-25 - 60℃

保存湿度範囲[%]

30 - 90%Rh

最大流量[ml/min]

400

最大圧力[kPa]

11

質量[kg]

0.09

代表用途例

各種冷却、液体搬送

サイズ[mm]

W55.7 x D38.5 x H30.4

　　

ポンプ材質

接液部

Oリング

EPDM

弁

フッ素ゴム

シリンダ

SUS316相当

ピストン

SUS444相当

マグネット

フェライト

流路 他

フッ素ゴム、PPS樹脂、PP樹脂

筺体

PPS樹脂

外形図

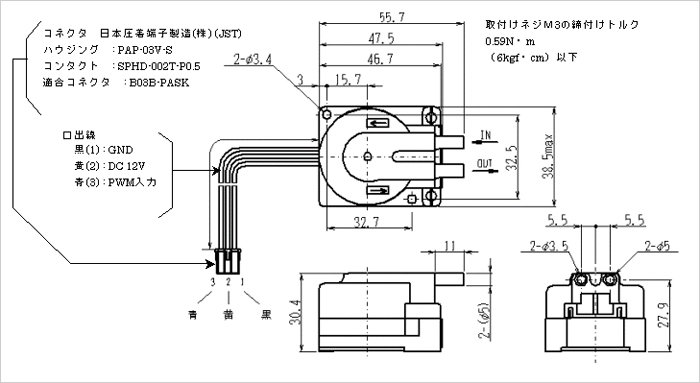

ポンプ外形図

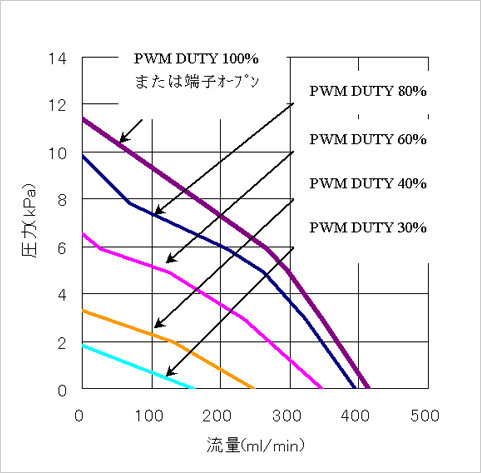

ポンプ特性

パッケージ内容
