ステッピングモータ P-PMSシリーズ P-PMSA-B56D3

・豊富なモータバリエーションをご用意しました。
・高トルク、低騒音、高放熱

データダウンロードはこちら

仕様

モータ仕様

品名

P-PMSA-B56D3

□サイズ

56.4

巻線タイプ

バイポーラ

軸仕様

片軸

ステップ角[°]

1.8

定格電圧[V]

2.4

定格電流[A]

2.8

巻線抵抗[Ω/相]

0.85

インダクタンス[mH/相]

3

最大静止トルク[N・m]

1.376

ロータイナーシャ
[x10^-7kg・m^2]

245

モータ長[mm]

54.5

モータ重量[kg]

0.71

使用周囲温度

-10～+50℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-20～+70℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

　　

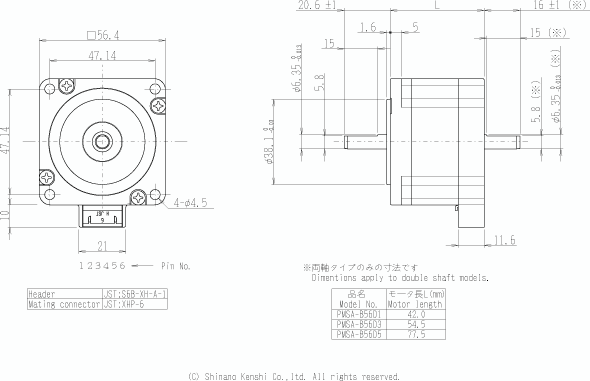

外形図

モータ外形図

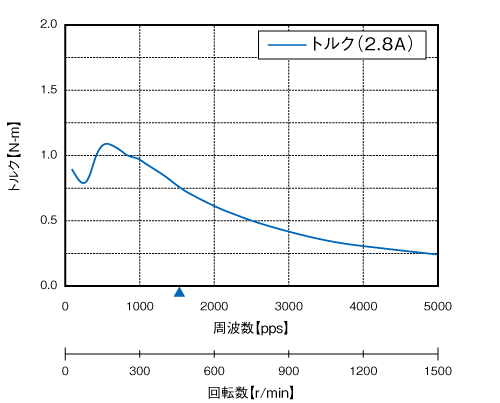

回転数-トルク特性

測定条件

• DC24V入力、フルステップ駆動、当社標準ドライバ使用
• 負荷イナーシャ 100x10^-7・kg・m^2

※図中のトルクはプルアウトトルクを示す。
※▲は最大自起動周波数を示す。（無負荷時）

パッケージ内容
