ステッピングモータ CSA-UTシリーズ CSA-UT28DA1

・コントローラ１つで2台のモータが同時に駆動
・発振器(パルスジェネレータ)内蔵
・全てのモータ動作を数値にて設定可能
・2段階スピード設定機能搭載(内部設定値/外部アナログ入力)
・回転速度:1 - 1,800 r/min、1r/min単位で設定 (※ご使用になるモータの種類により最大速度(1,800 r/min)まで回転しない場合があります。)
・加減速設定:0 - 99.99秒
・電流設定:0 - 2.00A
・連続往復回転動作
・失速検出機能(フィードバック入力時)
・軽量コンパクト設計: W70XH90XD33mm、190g

データダウンロードはこちら

仕様

モータ仕様

品名

CSA-UT28DA1

□サイズ

28

巻線タイプ

ユニポーラ

軸仕様

片軸

ステップ角[°]

1.8

定格電圧[V]

2.9

定格電流[A]

1

巻線抵抗[Ω/相]

2.9

インダクタンス[mH/相]

1.25

最大静止トルク[N・m]

0.055

ロータイナーシャ
[x10^-7kg・m^2]

8

モータ長[mm]

32

モータ重量[kg]

0.11

使用周囲温度

-10～+50℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-20～+70℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

　　

コントローラ仕様

電源電圧

DC24V±10%

消費電流

4A Max

駆動方式

2相ユニポーラ定電流駆動

出力電流

2.0A/相 Max ピーク電流値(0 - 2.0A/0.01A単位設定)

回転数

1 - 1,800r/min
※ご使用になるモータの種類により最大速度 (1,800r/min)まで回転しない場合があります製品選択の際には組合せとなるモータをご確認の上、トルク特性に余裕のある物をお選びください。

信号入力

1)モータ動作指示 (運転/停止)
2)回転方向指定 (CW/CCW)
3)速度設定切替 (内部設定/外部アナログ) ・失速検出用センサー入力
※正論理/負論理を任意に設定可能
※入力信号仕様 1) - 3) Hレベル：OPEN (接続なし) Lレベル：0.8V以下
4)速度設定用アナログ入力 (0 - 3.2V)
※外付け可変抵抗器 20kΩ/直流電圧による設定 DC0 - 3.2V

信号出力

1)動作ステータス (回転中/停止中)
2)回転方向 (CW/CCW)
3)アラーム
※正論理/負論理を任意に設定可能
※出力信号仕様フォトカプラオープンコレクタ出力 シンク電流20mA以下、
Hレベル：OPEN Lレベル：0.9V (シンク電流20mA時)

本体表示機能

1)ステータスLED (回転中/停止中)
2)アラームLED (アラーム発生時)
3)MENU (各種設定項目番号)
4)MENUデータ (速度/各種設定データ/信号状態)

本体設定機能

1)電流設定
2)停止時の電流設定
3)パワーダウン開始時間設定
4)運転速度設定
5)加減速時間設定
6)動作モード設定
7)電圧入力の最小/最大速度設定
8)回転方向反転時の停止時間設定
9)失速検出センサの回転数/検出範囲設定
10)ギヤ比設定 (速度表示反映用)

本体機能

1)自動加減速
2)失速検出
3)オートパワーダウン
4)設定記憶 (EEPROM搭載)
5)キーロック機能

保護機能

1)電流ヒューズ：6.45A Typ 普通溶断型
2)過熱保護：内部放熱板75℃にてモータ停止＆アラームLED点灯

その他

1)RoHS2指令適合
2)ロック機能付コネクタ

使用周囲温度

0～+45℃ 凍結なきこと

使用湿度

85%以下 結露なきこと

保存周囲温度

-10～+60℃ 凍結なきこと

保存湿度

85%以下 結露なきこと

雰囲気

腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

寸法

W70 x D33 x H90mm (取付金具・ネジを含まず)

重量

0.19kg

取付方法

ネジ止め (取付金具)またはDINによる
※DINレール取付金具は付属しておりません。(株)タカチ電機工業製DRT-1 もしくは同等品をご用意ください。

　　

外形図

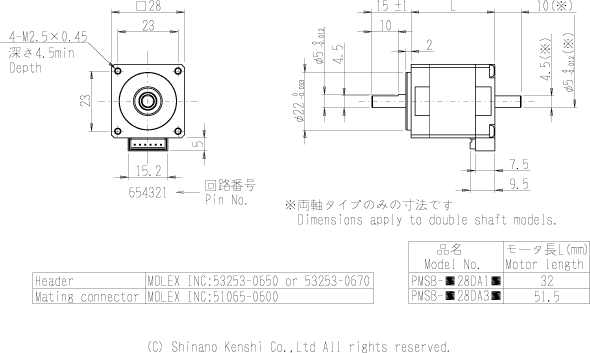

モータ外形図

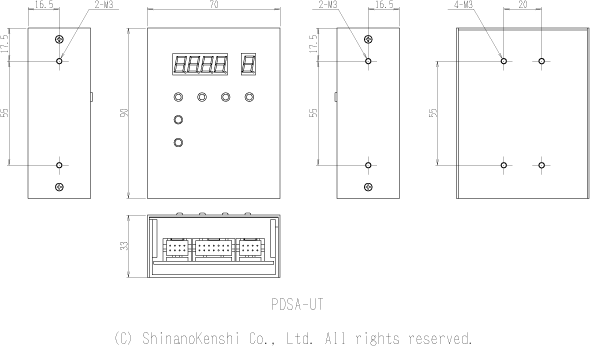

コントローラ外形図

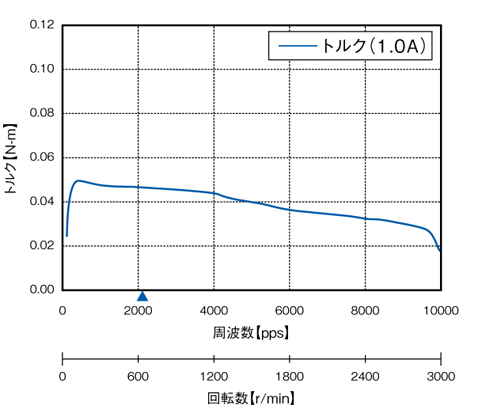

回転数-トルク特性

測定条件

• DC24V入力、フルステップ駆動、当社標準ドライバ使用
• 負荷イナーシャ 3x10^-7・kg・m^2

※図中のトルクはプルアウトトルクを示す。
※▲は最大自起動周波数を示す。（無負荷時）

パッケージ内容
