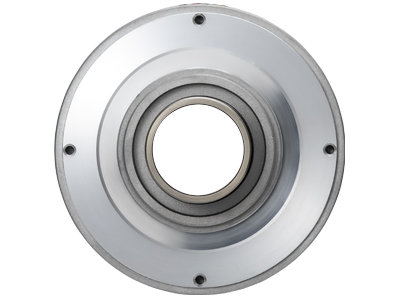

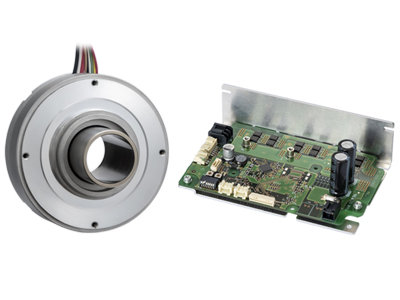

薄型中空ブラシレスモータ CBA-JHWCシリーズ CBA-50JHWC

• 出力50W
• 業界トップクラスの「薄型化」を実現　モータ長(厚み)27.6mm
• 大きな「中空構造」で顧客の設計自由度向上 中空径Φ25.4

最終受注時期：2025年1月末

データダウンロード

仕様

モータ仕様

品名

CBA-50JHWC

定格出力

50W

定格負荷

0.19N・m

定格回転数

2,500r/min

電源電圧

DC48V

モータ径

Φ85

モータL1寸法

27.6mm (モータ外形図をご参照ください)

モータL2寸法

56.6mm (モータ外形図をご参照ください)

重量

500g

軸仕様

外径Φ30
内径Φ25.4

ドライバ仕様

モデル

50W用

制御モード

電流(トルク)制御、速度制御

速度制御範囲

90～3,000rpm

電流 (トルク) 制御範囲

0 - 0.29Nm 相当

定格入力電圧

DC48V±10%

定格入力電流

1.6A

入力信号 (デジタル)

モータ運転 / 停止信号入力、速度設定、アラームリセット

入力信号 (アナログ)

トルク指令、速度指令

出力信号 (デジタル)

アラーム、回転数 (オープンコレクタNPN出力)

回転数出力 (ホールセンサ)

24P/R

本体設定機能

DIPSW設定 : 制御モード設定
VR1 / VR2 : 内部速度設定、加減速時間設定

表示LED

電源 : 緑
アラーム : 橙

保護回路

CPU異常、過電圧、過電流、速度超過、低電圧、過熱

回生抵抗

外付け

使用温度

0～+50℃

使用湿度

85%以下、結露および凍結なきこと

保存温度

-20～+60℃

保存湿度

85%以下、結露および凍結なきこと

雰囲気

腐食性ガス・粉塵の無いこと
水・油などが直接掛からないこと

寸法

W130 x D83 x H37.5mm

重量

165g

外形図

モータ外形図

ドライバ外形図

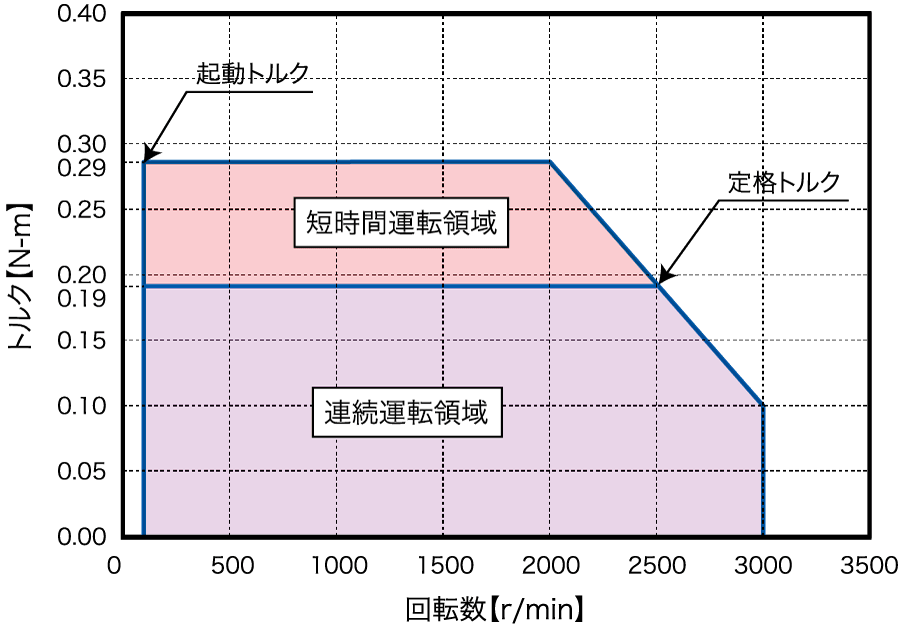

回転数-トルク特性

測定条件

• 専用ドライバ48V条件の特性となります。
• 短時間運転領域 : 約10秒以上で過負荷保護により自然停止します。
• 放熱板200 x 200 x 6mm取付時

パッケージ内容
